TPZ-I铁路桥梁盆式橡胶支座

TPZ-I系列盆式橡胶支座是我公司专业为铁路桥标准梁专门设计，适用于八度地震以下（含八度）和柔性桥墩的铁路标准梁。标准铁路盆式橡胶支座产品是一种专门为铁路梁而设计制造的铁路盆式橡胶支座产品，它是为满足现行铁路运行标准设计的混凝土、预应力混凝土梁（分片梁、整孔梁、槽形梁、下承式梁）而设计的"标准桥梁支座"。属于非地震区支座，可用于直线、平坡、曲线及坡道的线路上。该支座螺检孔的直径、间距与标准设计梁一致，以便于与铸钢支座互换使用。适用于八度地震以下（含八度）和柔性桥墩的铁路桥梁使用。

TPZ-I系列盆式橡胶支座的技术性能

a、支座竖向转角不小于40'。b、支座承载力（KN）：竖向承载力（1000-50000）共分24级，非滑移表面的水平承载力为竖向的10％。

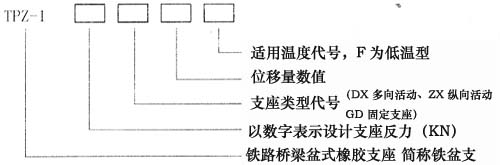

c、活动磨擦系数μ：聚四氟乙烯滑板μ≤0.05；聚四氟乙烯滑板加5201硅脂润滑常温型μ≤0.03，耐寒型 μ≤0.05.专桥TPZB铁路盆式橡胶支座表示方法专桥TPZB铁路支座分为：固定式、活动式两种。两种支座的总高度是相等的，TPZB为标准设计的支座型，适用于竖向承载力为1500KN--2500KN，位移量（伸缩量）为30--250mm的铁路混凝土桥梁。为现行20-40m标准梁设计的支座型号为TPZB'，竖向承载力为2000KN、2500KN、3000KN。例如:TPZB支座名称代号的含义为:表示为适用于铁路标桥梁的标准设计，简称"标准桥梁盆式橡胶支座"。代号后面的数字,如:XXXXXXKN：表示支座设计竖向承载力（KN），例8000KN

TPZ-I盆式橡胶支座适用温度范围

常温型支座：适用于-25℃ ---60℃;耐寒型支座：适用于-40℃ ---60℃，代号F

如何进行TPZB盆式橡胶支座的安装与施工注意事项

1、当采用TPZ标系列盆式橡胶支座时，桥梁梁体及桥墩台的支承垫石部分混凝土等级不宜低于C40级。特殊情况须与设计单位协商。支座垫石的高度应考虑更换支座时顶梁的可能性。支承垫石的高度一般为30-50cm。

2、锚固地脚螺栓的混凝土，在支承垫石部分按规范设置钢筋网。支座安装标高应符合设计要求，要保证支座平面两个方向水平，支座支承面四角高差不得大于2mm。

3、橡胶支座与墩台采用地脚螺栓连接时，在墩台顶宜采用预留螺栓孔的办法来锚固地脚螺栓。必要时也可以采用预埋钢板焊接连接，焊接时要防止支座钢件过热，以免烧坏橡胶、聚四氟乙烯板、295硅脂。

4、梁体架设前，可将盆式橡胶支座安装在梁体上，TPZB)铁路桥梁盆式橡胶支座使用注意事项：橡胶支座的中心线与主梁中心线重合、平行；纵向活动支座上下支座板顺桥向的中心线应互相重合，其交角不得大于5'；纵向活动支座可根据需要在上下支座板之间设置预偏值，并利用位移指针定位。盆式橡胶支座转动灵活，在预制梁下使用必须采取适当措施严格遵守架桥机架梁规则，防止梁体侧倾，保证架梁的稳定性。梁体架设完毕。两片梁之间的横隔板焊接以后，必须马上松动稳定螺栓使其顶面与下支座有10mm以上的间隙，也可以切除稳定螺栓。同时立即切除上下支座板的连接板。

5、在地脚螺栓孔内，灌注高标号混凝土（或砂浆），捣固密实。混凝土凝固后，拧紧地脚螺栓的螺母。

6、纵向活动支座就位后，立即安装支座围板。在安装橡胶支座围板前，用棉丝仔细擦净不锈钢板。擦去支座上的浮浆灰尘等，清扫干净附近的墩台顶，检查支座各部件工作状况。

铁路盆式橡胶支座的日常养护方法

由于列车运行影响：列车流失的盐、碱、酸性污水等通过橡胶止水带落到盆式支座螺栓上产生侵蚀。盆式橡胶支座滑板间尘土污染是由于上下座板间没有防尘设施造成的。整治措施从既有线试用过的、易破损丢失的混凝土防护套得到启发，想到用外套Pvc塑料管，内填高性能润滑油防锈的办法，对支座螺栓进行防锈保护，可以避免风吹雨淋、污水物侵蚀、尘土粘结、列车流失污物腐蚀的现象，同时还解决了上座板螺栓油料滴流问题，问题产生的原因如下：

1、油料受阳光照射温度高，加速其油料的蒸发；2、沙土、粉尘粘结油料表面而吸收油料造成干枯；3、风吹和雨水冲刷。
