GQF-MZL桥梁伸缩缝

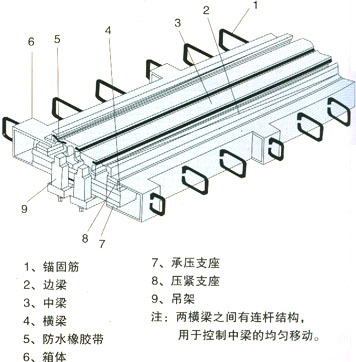

GQF-MZL型桥梁伸缩装缝是一种钢和橡胶组合成的组合式桥梁伸缩缝装置。由钢质边梁、中梁、橡胶密封条、支承横梁、位移控制箱、承压支座、压紧支座及锚构件组成，位移量从0－1200mm，按位移量确定组数。固构件组成。QF-MZL桥梁伸缩缝结构突出的特点是：由边梁、中梁、横梁、位移控制系统、密封橡胶带等构件组成的系列伸缩装置。该伸缩装置的承重结构和位移控制系统分开，二者受力时互不干扰，分工明确，这样既保证受力时安全，又能达到移均匀，使所有中梁在一个位移控制箱内均支承在同一根垂直横梁上的传统作法，这样对大位移量伸缩装置非常有利，减少了横梁数量，使位移控制箱体积减小到最小范围，节约了钢材。该结构还克服了斜向支承式伸缩装置要求加工和组装精度相当高的苛刻条件，否则四连杆结构极易出现自锁现象，影响伸缩自由和不易保证位移均匀的弊病。该结构各连接处均采用既能转动又能滑动结构。所以，对弯、坡、斜、宽桥梁适应能力强，可满足各种桥梁结构使用要求。

桥梁伸缩缝在国内大型桥梁上使用的越来越多，伸缩缝由于可以调节由车辆荷载环境特征和桥梁建筑材料的物理性能所引起的上部结构之间的位移和上部结构之间的联结。因此在桥梁上安装伸缩缝装置就成为桥梁构造的一部分，如果伸缩缝安装与设计不当、安装质量低劣、缺乏科学的和及时养护，会在桥梁伸缩缝处引起跳车。桥头伸缩缝处跳车问题是目前国内公路较常见的道路病害,随着我国公路的发展这个问题表现越来越突出。公路桥梁伸缩缝处出现破坏，接缝处下沉，路面损坏，出现了不同高低的错台（台阶），这些台阶，轻的使车辆通过时产生跳动与冲击，从而对桥梁和路面造成附加的冲击荷载，并使司乘人员感到不适，严重的甚至引起行车事故，从而影响了公路的正常营运。

GQF-C型桥梁伸缩缝是适应我国公路桥梁建设的一种新型桥梁伸缩缝装置. 产品采用整体热轧16Mn异型钢,克服了挤压异型钢直线度和集合尺寸不均匀的特点,综合技术性能和技术指标均达到或优于国际同类产品先进水平,结构型式及异型钢轧制均属国内首创,将成为交通行业标准推荐产品.

GQF-MZL桥梁伸缩缝的性能特点

GQF-MZL桥梁伸缩缝产品特点:建筑高度低,国产热轧整体成型异型钢材高度仅50mm,结构简单,安装方便,具有明显的可靠性,舒适性和耐久性.适用于桥面铺装层厚度等于或大于80mm,伸缩量小于等于80mm的各种桥梁,既方便旧桥梁伸缩缝更换,又可供新桥梁修建选用.由于一些伸缩缝安装不适就会产生跳车现象，不但在国内的公路桥梁上存在，在国外也尚未解决，因此，我们为了消除台阶，防止跳车，保持良好的路况，有关部门及施工单位采用了许多行之有效的措施与办法，在动难逃很大程度上减少了桥梁伸缩缝处跳车病害。其中桥梁伸缩缝的安装施工是公路桥梁建设中一项极为重要的施工项目，安装质量的好坏直接影响到行车的平稳性和舒适性、大型桥梁的服务质量及使用年限。

GQF-MZL桥梁伸缩缝中间橡胶密封条其技术要求:采用氯丁橡胶(CR)密封橡胶带的伸缩缝适用与温度为-25℃-+60℃地区.采用天然橡胶(NR)密封橡胶带的伸缩缝装置适用于温度为-40℃-+60℃地区.



组合式桥梁伸缩缝的使用：

在季节变化时，公路或铁路的桥梁梁体因温差等因素引起位移时，上部每组钢梁通过在下部斜向支承横梁上的运动，等距离开或闭合，锁定在钢梁侧面沟槽中的橡胶密封随之自由折迭伸缩，形成一个承载力大、防水防尘、美观平顺的桥面。

GQF-MZL型桥梁伸缩缝特点

GQF-MZL桥梁伸缩缝的承重结构和位移控制系统分开，二者受力时互不干扰，分工明确，这样既保证受力时安全，又能达到位移均匀，使所有中梁在一个位移控制箱内均支承在同一根垂直横梁上的传统作法，这样对大位移量伸缩装置非常有利，减少了横梁数量，使位移控制箱体积减小到最小范围，节约了钢材。该结构还克服了斜向支承式伸缩装置要求加工和组装精度相当高的苛刻条件，否则四连杆结构极易出现自锁现象，影响伸缩自由和不易保证位移均匀的弊病。该结构各连接处均采用既能转动又能滑动结构。所以，对弯、坡、斜、宽桥梁适应能力强，可满足各种桥梁结构使用要求。

GQF-MZL型桥梁伸缩装置宽度计算方法

GQF-MZL型桥梁伸缩装置宽度计算方法，主要根据当地温度变化范围和安装支座时的温度来计算伸缩量(△Lt)、混凝土的徐变、收缩的缩短量；其它次要因素是用一定的安全值在构造上给以考虑，同时还应算出由于因工时，温度变化的修正量来确定GQF-MZL型桥梁伸缩缝所实现在的伸缩量的。

GQF-MZL型桥梁伸缩缝的特点

GQF-MZL型桥梁伸缩缝的特点可以分为：刚性锚固和彻底防水。

A、伸缩缝的刚性锚固-GQF-MZL型桥梁伸缩缝锚固的好坏直接影响伸缩缝的寿命。锚固金属板主要起传递力的作用。经过疲劳试验的锚固装置直接焊接在边梁上。同时，边梁与桥梁上部结构刚性连接，以确保GQF-MZL型桥梁伸缩缝承载最大的交通负荷。在长期承载动态交通负荷情况下，其它伸缩缝用螺钉或螺栓与桥梁上部结构连接的方法是不可行的。GQF-MZL型桥梁伸缩缝在这方面进行了领先一步的设计，把承载和防水两项功能分离开来，逐一处理，这就更加有利于两项功能的加强与完善。

B、伸缩缝的彻底防水-GQF-MZL型桥梁伸缩缝的特征之一是将氯丁橡胶密封条有效地嵌入边梁的凹槽内，可确保彻底防水。同时，只要用简单的工具便可在桥面上对其进行更换或用硫化法对其进行修补。在边梁的保护下，密封条不遭受车轮的直接碾压，且其“V”型结构能起到自行清除泥沙的作用。密封条既能抗拉力，又可进行侧向和垂直的位移。相比之下，GQF-MZL型桥梁伸缩缝的漏水给桥梁结构将造成一定的破坏。

模数式桥梁伸缩缝的安装与施工方法：

为了确保伸缩缝安装质量与工程进度，使高速公路在工程规定的时间内通车标，因此必须做好伸缩缝的施工质量与进度高度统一，我们建议可以主要采取以下步骤：

1、根据路面工程完成情况及时并合理地安排剩余路面施工计划，以此为基础，要求要求伸缩缝施工按工期要求进行倒排计划，并细化到每一个工作日，做到心中有数。

2、为及时了解、掌握工程动态，全线各驻地办每天应上报每日工作报表，以便及时了解工程进度，一旦发生进度滞后，立即查明原因，予以协调解决，确保工程进度。

3、加强交通协调工作，避免影响工程质量及进度。施工后期，交通也是影响伸缩缝施工进度的一个关键因素，因伸缩缝施工必须封闭施工，同时又要确保路面、房建、绿化、机电工程及交通安全设施的施工，为解决这一矛盾，我们通过掌握施工动态，及时作出合理的调整，一旦有冲突，立即进行协调，做到其它工程与伸缩缝施工两不误。

4、要求各安装厂家加大设备、人员投入，每个标段必须配足1～3个班组，同时进行几个工作面施工，加快工程进度，确保年底顺利通车。

5、安全文明施工。在施工作业区布置交通警告标志牌，严禁在标志牌不全的情况下进行施工作业。同时在施工时做到施工器件、材料及产品堆放整齐，设备布置妥当，垃圾及时清理干净，实现文明施工。
