我公司生产的板式橡胶支座由多层天然橡胶与薄钢板镶嵌、粘合、硫化而成一种支座产品。该产品有足够的竖向刚度以承受垂直荷载，且能将上部构造的压力可靠地传递给墩台；有良好的弹性以适应梁端的转动；有较大的剪切变形以满足上部构造的水平位移；具有构造简单、安装方便、节省钢材、价格低廉、养护简便、易于更换等特点。

如果在板式橡胶支座表面粘复一层1.5mm-3mm厚的聚四氟乙烯板,就能制作成聚四氟乙烯滑板式橡胶支座它除了竖向钢度与弹性变形,能承受垂直荷载及适应梁端转动外,因聚四氟乙烯板的低摩擦系数,可使梁端在四氟板表面自由滑动,水平位移不受限制,特别适宜中、小荷载,大位移量的桥梁使用。

我公司生产的板式橡胶支座不仅性能优良,构造简单、价格低廉、无需养护的特点,还易于更换缓冲隔震、建筑高度低等特点.因而在桥梁界颇受欢迎,在国内众多桥梁工程中被广泛使用。

板式橡胶支座的分类及表示方法

注：板式橡胶支座可以分为：普通板式橡胶支座(GJZ系列、GYZ系列、TCYB系列)与四氟乙烯滑板式橡胶支座(GYZF4GJZF4,TCYBF4)

板式橡胶支座的分类及表示方法

1、根据桥梁板式橡胶支座的结构型式分类如下：球冠圆板式橡胶支座（TCYB系列）；普通板式橡胶支座 矩形普通板式支座（GJZ系列）；圆形普通板式支座（GYZ系列）板式支座：圆形四氟板式支座（GYZF4系列）；聚四氟乙烯板式支座 矩形四氟板式支座（GJZF4系列）；球冠四氟板式支座（TCYBF4系列）

2、板式橡胶支座按胶种适用温度分类如下：a、氯丁橡胶：适用温度＋60℃∽-25℃　b、天然橡胶：适用温度＋60℃∽-40℃ c、三元乙丙橡胶：适用温度＋60℃∽-45℃

目前市场上的几种板式橡胶支座的适用范围

1、普通板式橡胶支座通常适用于桥梁跨度小于30m、位移量较小的公路桥梁使用。不同的平面形状适用于不同的桥梁结构，曲线桥、斜交桥及圆柱墩桥用圆形橡胶支座,正交桥梁用矩形橡胶支座。

2、对于大跨度、多跨连续、简支梁连续板等结构的大位移量桥梁可以使用四氟板式橡胶支座。它还可用作连续梁顶推及T型梁横移中的滑块。矩形、圆形四氟板式橡胶支座的应用非别与矩形、圆形普通板式橡胶支座相同。

3、球冠圆板橡胶支座是在改进圆形板式橡胶支座的基础上设计生产的。在支座的中间层橡胶和钢板布置与圆形板式支座完全相同，不同之处在于支座顶面用纯橡胶制成球形表面，球面中心橡胶最大厚度为5－13mm，球面边缘15mm，这种设计主要是为了以适应3％到4％纵横坡下，梁与支座接触面的中心趋于圆形板式橡胶支座的中心。梁端反力通过球面表面橡胶逐渐扩散传至下面几层钢板和橡胶层。在橡胶支座底面加一圈直径D=2.5mm的半圆形橡胶圆环，在支座受力时首先由底部圆环变形压密，调节底面受力状况，可以非常有效的改善或避免座体底面脱空现象的产生，使座体的底面受力均匀。

4、坡形支座产我公司于2000年研制的一种新型支座，它可以适应各种桥梁的纵横坡。是在普通圆板橡胶支座的基础上改制成一种楔状坡形支座。斜坡的角度依据桥梁的纵横坡而制造，大大方便了桥梁的设计与施工，并有效的解除了粱、支座、墩台三者之间的脱空现象，与球冠圆板支座相比有不受桥梁纵横坡角度限制的特点。

板式橡胶支座的分类如下：

矩形板式橡胶支座、圆形板式橡胶支座、球冠圆板式橡胶支座、圆板坡形橡胶支座这四种。如果在板式支座的表面粘复一层1.5mm-3mm厚的聚四氟乙烯板，就能制作成聚四氟乙烯滑板式橡胶支座。它除了竖向钢度与弹性变形，能承受垂直荷载及适应梁端转动外，因聚四氟乙烯板的低摩擦系数，可使梁端在四氟板表面自由滑动，水平位移不受限制，特别适宜中、小荷载，大位移量的桥梁使用。该产品允许水平力为竖向的10％，允许转角不小于40''，摩擦系数0.04－0.06，活动支座水平位移量50mm－250mm，分5级。荷载等级100KN－15000KN。

板式橡胶支座的衍生品种

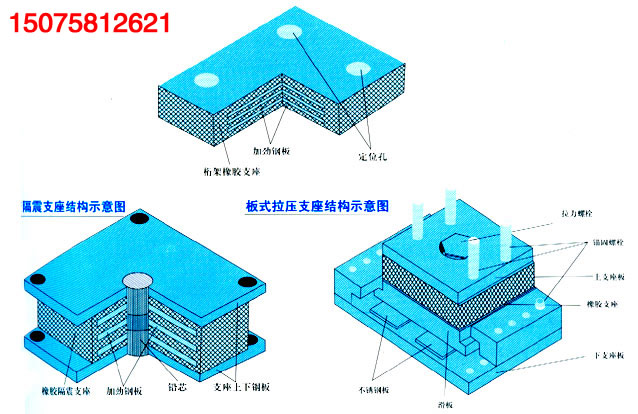

桁架橡胶支座是为适应现代建筑需要，解决大跨度结构因温度变化而产生的水平位移和建筑结构之间的隔震、减震要求页设计的，桁架支座是由多层橡胶片和多层加劲钢板经加压、硫化制成,橡胶隔震支座是在一胶板式橡胶支座的基础上，在支座中心放入铅棒以改善支座隔震

坡形橡胶支座

矩形板式坡形桥梁橡胶支座是将矩形支座的第一层中间钢板改为楔形钢板,其中楔形钢板的坡度分别为:A-1.5%,B-2.0%,C-2.5%,D-3.0%,E-3.5%.其支座坡形与楔形钢板一致.坡形橡胶支座克服了球冠支座和一般坡形支座使用时受力不均,容易脱空的缺点

铁路桥梁板式橡胶支座

铁路板式橡胶支座的产品表示方法桥梁使用单位如何进行铁路板式橡胶支座选择：铁路板式橡胶支座是专为铁路桥梁研制的板式橡胶支座产品。它是由多动橡胶片和薄钢板经粘合硫化加压而成，本产品能将上部结构的作用力传递给墩台，并能适用梁部结构秘产生的水平位移和转角

公路桥梁板式橡胶支座

由于板式支座本身具有足够的竖向刚度，可以满足较大垂直荷载，并具有良好的弹性以适应梁端的转动。还具有较大的剪切变形以满足上部构造的水平位移；可以产生很好的防震作用，能减轻动载对上部构造与墩台的冲击作用。由于板式橡胶支座具有水平剪切的各向同性，能良好传递..

四氟乙烯滑板式橡胶支座

四氟乙烯滑板式橡胶支座是一种在普通板式橡胶支座的表面粘复一层1.5mm-3mm厚的聚四氟乙烯板,就能制作成桥梁板式支座产品,又称之为：四氟滑板式支座(GJZF4、GYZF4系列)。除具有GYZ系列橡胶支座的所有功能外，聚四氟乙烯板（F4板）与梁底不锈钢板之间的低摩擦系数

球冠板式橡胶支座

球冠橡胶支座是一种适用于桥梁中上部结构与下部结构之间的结构联系的板式橡胶支座产品。由于支座的顶部为球冠状，底部有半圆形圆环或者四氟板，具有很好的板式橡胶支座与四氟乙烯滑板式橡胶支座的特点,圆形球冠橡胶支座的可以分为:球冠圆板式支座
